: 安全、信頼の技術をもつSF Limited社
イギリス南西部デボン州バーンスタプルに工場をもつSF Limited社。創業70年以上の業歴をもつ同社が誇る高性能煙突は、世界最高レベルの製造設備と熟練職人が織りなす最高品質の断熱二重煙突です。前身であるセルキルク社の流れをくみ、その製品は日本での採用数が最も多く、安全性と信頼性が裏付けされています。業界に先駆け20年保証制度を導入するなど、安心して使用して頂けるように努めています。

: 安心・安全に薪ストーブライフを楽しんで頂くため、断熱二重煙突NOVAは20年保証制度を導入しています。20年もの品質保証が可能なのは製品に絶対の自信を保っている証です。「断熱性」「密閉性」「利便性」に優れ、日本特有の気象変化にも対応するのは断熱二重煙突NOVAだけです。
※保証規定に関しては、販売店または当社までお問い合わせください。

高い燃焼効率を持つ薪ストーブの性能を引き出すために開発された高性能断熱二重煙突"NOVA"は、燃焼に必要なドラフト（排気性）を高め、安定した燃焼を持続し煤（スス）の付着を抑制させる働きと共に、メンテナンスの作業を低減させます。また、煙突から発せられる熱を制御し、熱による低温炭化を未然に防ぎ、大切な家屋を守ります。高い断熱性能は、安全性と信頼の証です。大切な家族と家を守る重要なアイテムです。

優れた断熱性能を引き出すため、断熱層に"圧縮充填"する方法を採用しています。一般的な内筒の外側に巻き付ける方法に比べ、安定した断熱性能の維持が可能です。軽量化と断熱性の両立は、配管設計の制限を緩和し、部材を取り付ける住宅躯体への負担軽減に貫献しています。

NOVAは、アウターケーシング（外筒）とインナーライナー（内筒）によるステンレス鋼の二重構造になっています。インナーライナーは上部のみを溶接加工し下部をフリーにすることで、高熱による収縮を逃がし、アウターケーシングに影響を与えない仕組みになっています。ステンレス鋼は、鉄にクロムやニッケルなどの物質を添加して錆びにくくした特殊鋼で、200種類以上あります。アウターケーシングはステンレス鋼SUS304、インナーライナーはSUS316Lを使用しています。

SUS304：耐熱鋼として最も広く普及している鋼種の一つで、耐候性、耐食性にも良好で太陽光・風雨・温度変化などに対し、変質や劣化を起こしにくい性質です。
SUS316L：ニッケルの含有量を高め、更にモリブデンを添加することで耐食性を大きく高め、腐食に対して有効的です。

: NOVAは、国際標準化機構が定めるISO9001:2008を取得した工場で、厳しい品質管理下で製造されています。製造された製品は、認証機関である英国規格協会による厳格な安全試験「BS EN 1856-1」をクリアしています。

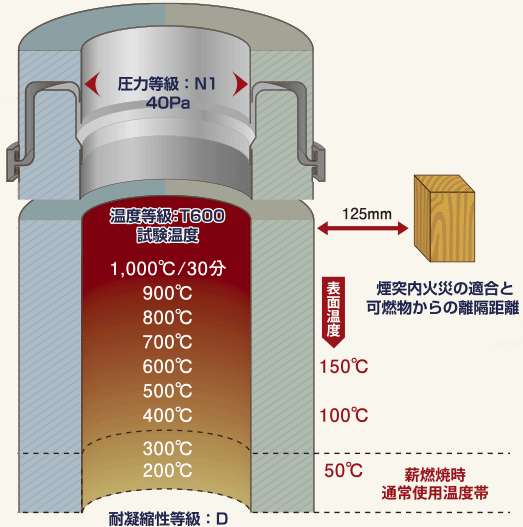

試験結果

ミネラルファイバー　T600 N1 D V2 L50050 G125

T600：温度評価　700℃の排気テストをクリア
L50：インナーライナーに316Lを使用
N1：圧力評価　40Paの圧力で1秒間に2ℓ/m²以下の漏出
050：板厚0.5mmを使用
D：耐凝縮性等級　ドライの状況下でも使用可能
G：煙道火災　1000度で30分煙道火災テストをクリア
V2：耐腐食性等級　天然木と軽油の耐腐食テストをクリア
125：可燃物との離隔距離（単位はmm）

英国規格協会（BSI：British Standards Institution）

: 1901年にイギリス土木学会が提唱し、イギリス王室より許可を受けて開設した非営利団体です。
英国規格（BS）の運営・試験・監査・登録や技術コンサルティングなどを実施しています。
英国規格協会が許可・発行する厳格な英国規格（BS）は、世界でも広く活用されている規格です。

各教会等のロゴマーク

設置及び使用上の注意事項
- 煙突の設置は建築基準法、消防法、設置する地域の火災予防条例に基づいて、専門知識のある業者によって安全に取付けを行ってください。
- 国内における設置は建築基準法を遵守し、煙突のインナーと可燃物までの距離は150mm以上を確保してください。
- 保守管理は、定期的に煤、タールの除去が必要です。怠ると煙道火災を引き起こす危険性があります。万一煙道火災が起きた場合には、煙突の点検後、安全性に問題がある場合には取替えをしてください。
用途

固形燃料・ガス・灯油全ての燃料の燃焼機器
仕様

インナーライナーステンレス鋼SUS316L/0.5mm
アウターケーシングステンレス鋼SUS304/0.5mm
断熱材ミネラルファイバー
カプラーステンレス鋼SUS316L/0.6mm
重量8.1kg/m

ジョイント部の引張試験
引張荷重1,800kgの力にも耐えられる接続部

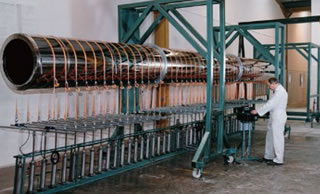

写真は側面強度と酎風度のテスト風景。風速実験では、時速120マイルまでのテストを行う。（規制では112マイル／時）。カプラ一部分が外れるまで力を加える。

カプラーのオス・メス各ジョイント部に16個のツメを設け、差し込んで約20度回転させることでツメ同士が噛み合い完全にロックされます。さらに、ロッキングバンドを接続部に巻いて締め付けることで煙突システムとして一体化。スピーディーな接続を可能とし、安全性も向上させています。

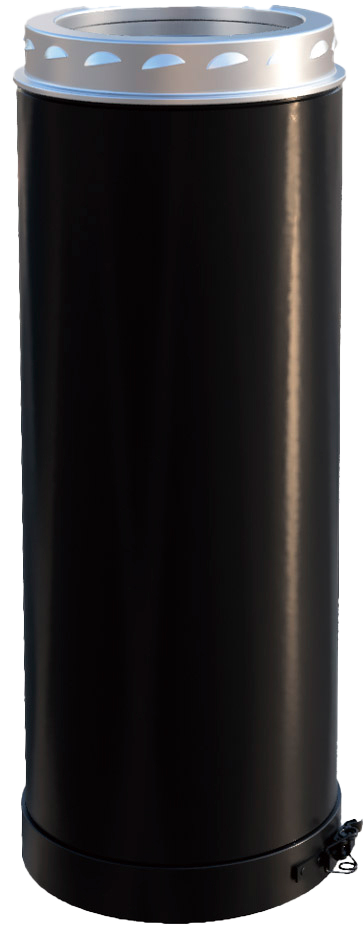

NOVA NX5インチ部材は全て、SFL純正の黒塗装が施されています。使用している塗料はOXYPLAST社のTGIC-free粉体塗料で、光沢があり傷が付きづらく、紫外線や湿気にも強い耐久性を持っています。

仕様
種別：TGIC-free ポリエステル粉体塗料
カラー：RAL9004 サテンブラック
焼付：200℃ - 10分間
硬度：鉛筆硬度 H - 2H

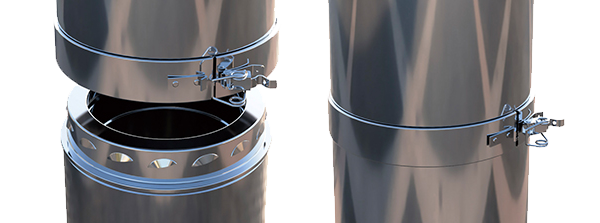

NOVA独自のツイストロックにプッシュフィットを組み合せ、施工性をさらに向上させた「NOVA NX」。煙突下部にワイド仕様のロッキングバンドが装着されているため、煙突を接続しロッキングバンドのスナップロックを締めるだけで取り付けが完了します。従来のロッキングバンドと比べ、接続に掛かる時間を約50％削減。幅広のロッキングバンドは防水性に優れ、接続強度の向上にも貢献します。また、煙突の接続部をスタイリッシュに仕上げ意匠性も高めます。

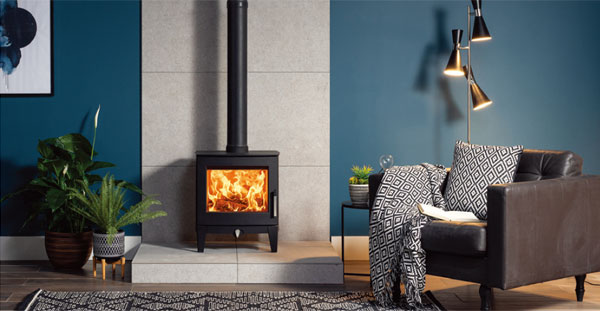

住宅の高気密・高断熱化に伴い薪ストーブの小型化が進行する状況において、性能面はもちろんのこと、美観的にも調和する小径煙突として5インチ仕様をラインナップ。軽量のため施工性に優れ、導入費用の軽減にも繋がります。
